BEVFormer

BEV (Bird’s Eye View) 是自动驾驶领域中常见的一种视角，其将车辆周围的环境投影到一个俯视的平面上，以便更好地理解车辆周围的环境。 本文通过对 BEVFormer 的学习，来理解 BEV 如何构建及如何使用。

仅阅读论文可能难以对该方法有全面的认识，之后需要对代码进行阅读以及理解。

为什么要使用 BEV？

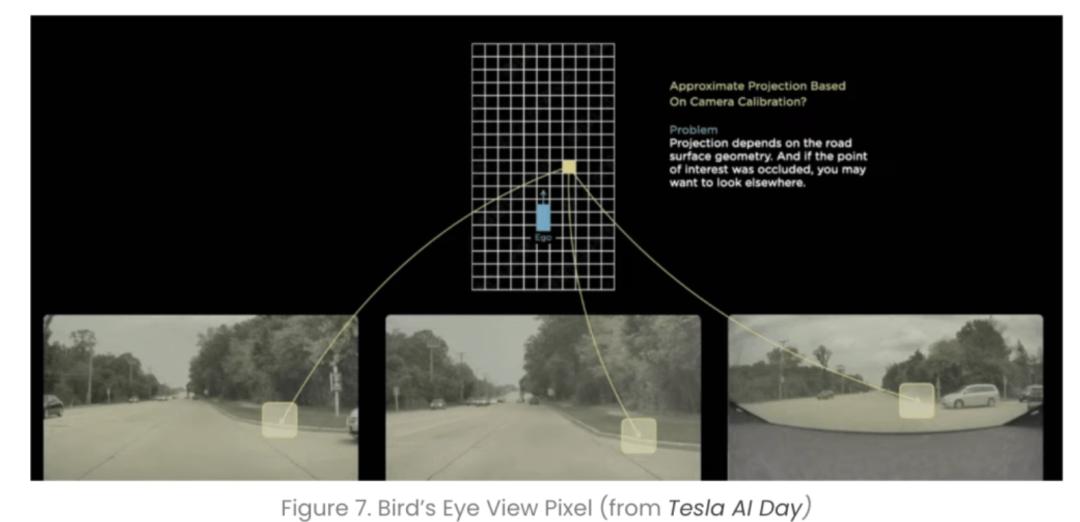

BEV 全称是 Bird’s Eye View（鸟瞰视角），实现方法是把原本摄像头 2D 的视角通过算法校正和改变，形成基于上帝视角的俯视图。 从本质上来说，BEV算法就是将传感器输入转换到统一的俯视角度下进行处理，是一种特征融合的方法。

使用 BEV 有着以下几个优势：

• 第一，BEV 视角下的物体，不会出现图像视角下的尺度（scale）和遮挡（occlusion）问题。 由于视觉的透视效应，物理世界物体在 2D 图像中很容易受到其他物体遮挡，2D感知只能感知可见的目标，而在BEV空间内，算法可以基于先验知识，对被遮挡的区域进行预测。
• 第二，将不同视角在BEV下进行统一表达，能极大方便后续规划和控制任务。 主流规划和控制算法，不论上游传感器信息来自什么视角，经过融合之后，都会转换到以自车为中心坐标系中（Vehicle Coordinate System，VCS），对 VCS 来说，最适合的其实就是 BEV 视角，也就是 BEV 感知结果输出的空间是规划和控制任务的标准输入。
• 第三，BEV 能够给系统带来巨大的提升。 摄像头感知算法工作在 2D 空间，而雷达感知算法工作在 3D 空间，在对 2D 与 3D 几何关系融合过程中，会丢失大量的原始信息，采用 BEV 感知系统中，摄像头、激光雷达、毫米波雷达感知均在 BEV 空间中进行，融合过程提前。 BEV还可以引入过去时间片段中的数据，实现时序融合，最终使感知效果更加稳定、准确。
• 第四，BEV能够实现端到端优化。 感知任务中的识别、跟踪和预测本质是一个串行系统，系统上游误差会传递在下游误差，在 BEV 空间内，感知和预测都在同一个空间进行，可以通过神经网络做到端到端的优化，输出“并行”结果，而整个感知网络可以以数据驱动方式来自学习，实现快速迭代。

BEVFormer 架构

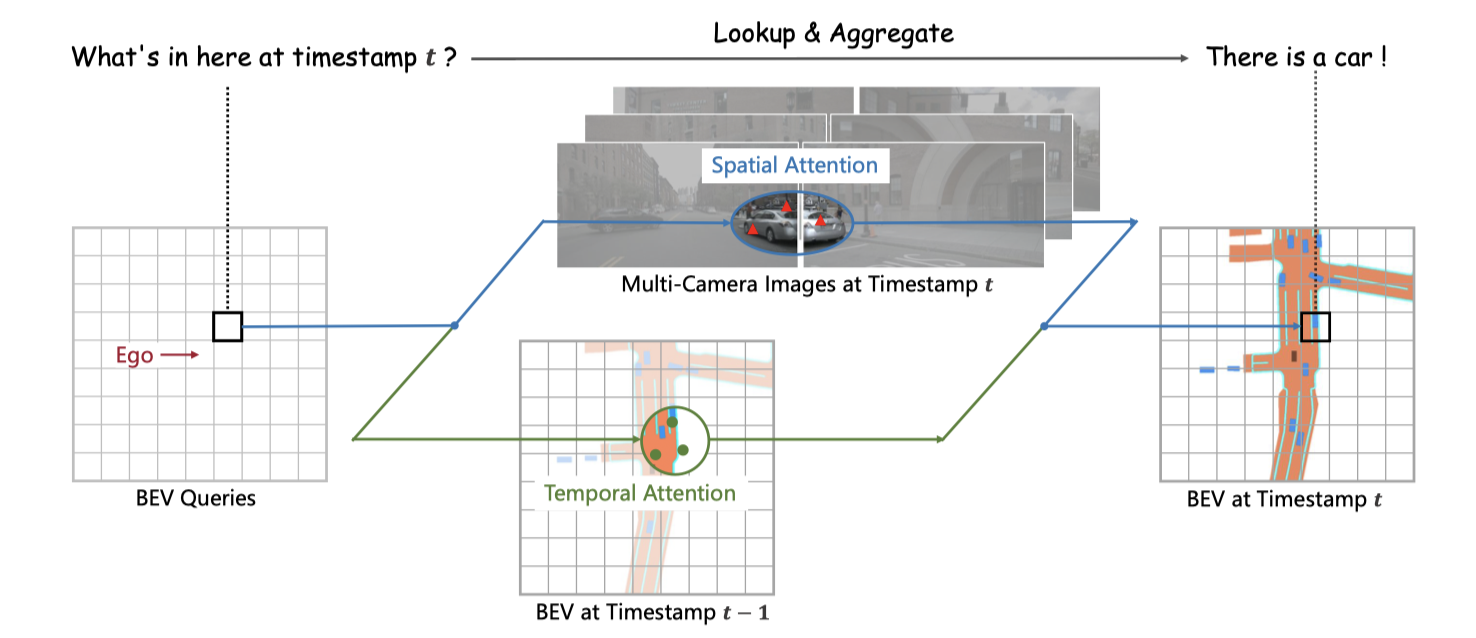

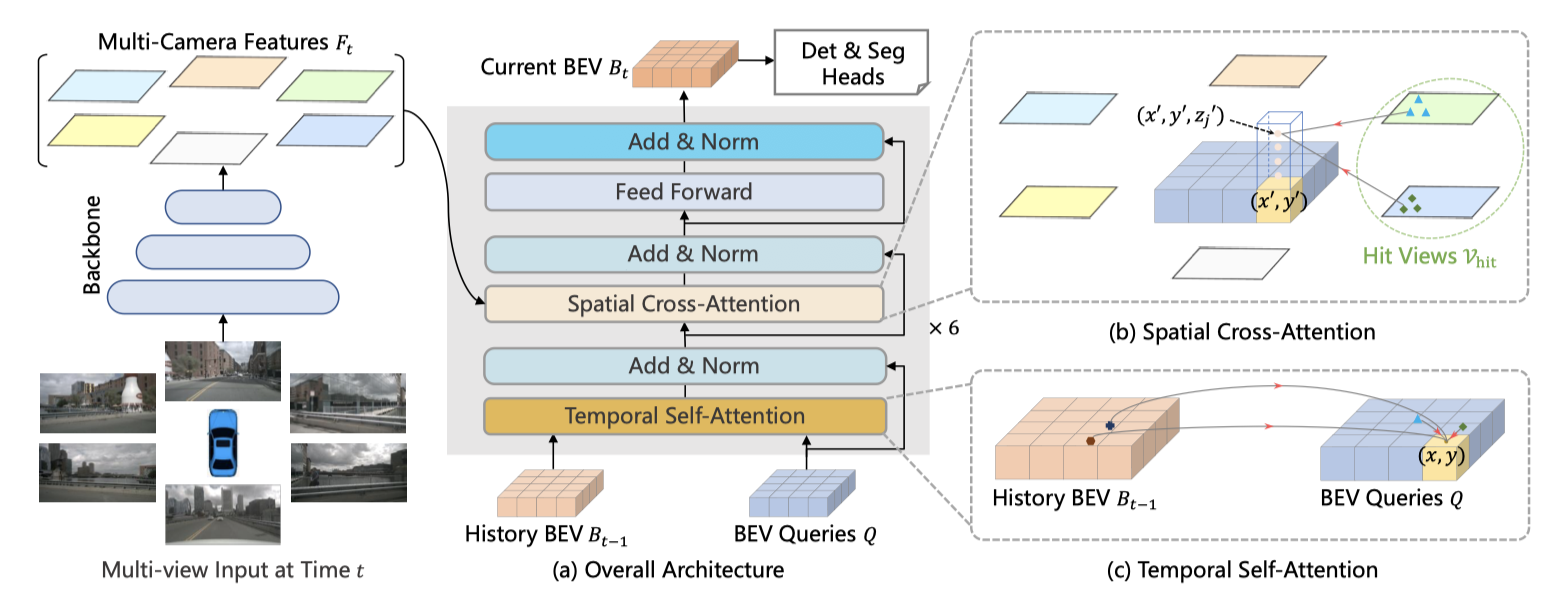

BEVFormer 是一个基于 transformer 的模型，用于处理 BEV 空间的感知任务。 如图所示，考虑到了空间 Spatial Attention 和时间 Temporal Attention，以及不同传感器的融合。

模型结构

特征提取

• 模型整体的输入为一个六维的张量：（batch size，连续帧数，每帧图像数，图像高度，图像宽度，通道数）
• Backbone + Neck （ResNet-101-DCN + FPN）提取环视图像的多尺度特征
  • 输入为单帧的张量：（batch size，每帧图像数，图像高度，图像宽度，通道数）
  • 对于 nuSences 数据集来说，每帧图像数为 6。
  • 输出为：（batch size，每帧图像数，通道数，特征高度/64，特征宽度/64）

Encoder 结构

首先使用的是一个 Encoder 结构的 Transformer 模型，包括 Temporal Self-Attention 模块和 Spatial Cross-Attention 模块，完成环视图像特征向 BEV 特征的建模。 两个模块中都运用到了多尺度的可变形注意力模块（Deformable Attention）用于将全局注意力变为局部注意力，用于减少训练时间。该思想来源于 Deformable DETR。 之后再使用 Eecoder 结构来进行下游任务。

Temporal Self-Attention 模块

通过当前时刻的 BEV Query $Q$ 和上一时刻的 BEV 特征 $B_{t-1}$ ，首先对上一时刻的 BEV 特征进行对齐，$B_{t-1}^{\prime}$ 是经过对齐后的 BEV 特征。 对齐的过程是通过车辆的运动信息进行的，使得相同网格的特征对应到相同的真实世界位置，但是由于物体在真实世界中的运动是不确定的，因此需要通过 Temporal Self-Attention (TSA) 模块来建模特征之间的时序关系。

$$\operatorname{TSA}\left(Q_p,\left\{Q, B_{t-1}^{\prime}\right\}\right)=\sum_{V \in\left\{Q, B_{t-1}^{\prime}\right\}} \operatorname{DeformAttn}\left(Q_p, p, V\right),$$

$Q_p$ 指 $p=(x, y)$ 处的 BEV Query。 不同于普通的可变形注意力，时序自注意力中的偏移（offset）$\Delta p$ 是由 $Q$ 和 $B_{t-1}^{\prime}$ 的拼接预测的。 特别地，对于每个序列的第一个样本，时序自注意力将退化为一个没有时序信息的自注意力，其中我们将 BEV 特征 $\left\{Q, B_{t-1}^{\prime}\right\}$ 替换为重复的 BEV 查询 $\{Q, Q\}$。 最后输出的 BEV Query 是对两个 BEV Query 的平均。

Spatial Cross-Attention 模块

用于建模空间维度的信息，同样的，由于多头自注意力的计算量较大，因此仍使用可变形注意力模块来减少计算量。 Spatial Cross-Attention (SCA) 可以写作：

$$\operatorname{SCA}\left(Q_p, F_t\right)=\frac{1}{\left|\mathcal{V}_{\text {hit }}\right|} \sum_{i \in \mathcal{V}_{\text {hit }}} \sum_{j=1}^{N_{\text {ref }}} \operatorname{DeformAttn}\left(Q_p, \mathcal{P}(p, i, j), F_t^i\right)$$

其中 $\mathcal{V}_{\text {hit}}$ 是在当前 BEV Query $Q_p$ 中的 2D 点可能命中的相机视角集合，$F_t^i$ 是其中第 $i$ 个相机视角的特征。 $j$ 是参考点的索引，$N_{\text {ref}}$ 是每个 BEV 查询的总参考点数。 对于每个 BEV 查询 $Q_p$，我们使用投影函数 $\mathcal{P}(p, i, j)$ 从第 $i$ 个相机视图中获取第 $j$ 个参考点。

$$x^{\prime}=\left(x-\frac{W}{2}\right) \times s ; \quad y^{\prime}=\left(y-\frac{H}{2}\right) \times s,$$

其中 $H, W$ 是 BEV 查询的空间形状，$s$ 是 BEV 网格的分辨率大小，$\left(x^{\prime}, y^{\prime}\right)$ 是车辆位置为原点的坐标。 在 3D 空间中，位于 $\left(x^{\prime}, y^{\prime}\right)$ 处的物体将出现在 $z$ 轴上的高度 $z^{\prime}$ 处。 因此，我们预定义一组锚点高度 $\left\{z_j^{\prime}\right\}_{j=1}^{N_{\text {ref }}}$，以便我们可以捕捉出现在不同高度的线索。 这样，对于每个查询 $Q_p$，我们获得了一根 3D 参考点柱 $\left(x^{\prime}, y^{\prime}, z_j^{\prime}\right)_{j=1}^{N_{\text {ref }}}$。 最后，我们通过相机的投影矩阵将 3D 参考点投影到不同的图像视图中。

$$\begin{aligned} \mathcal{P}(p, i, j) & =\left(x_{i j}, y_{i j}\right) \\ \text { where } z_{i j} \cdot\left[\begin{array}{lllll} x_{i j} & y_{i j} & 1 \end{array}\right]^T & =T_i \cdot\left[\begin{array}{llll} x^{\prime} & y^{\prime} & z_j^{\prime} & 1 \end{array}\right]^T . \end{aligned}$$

这里，$\mathcal{P}(p, i, j)$ 是从第 $i$ 个视图投影的第 $j$ 个 3D 点 $\left(x^{\prime}, y^{\prime}, z_j^{\prime}\right)$ 的 2D 点，$T_i \in \mathbb{R}^{3 \times 4}$ 是第 $i$ 个相机的已知投影矩阵。

前向网络及输出

Spatial Cross-Attention 模块的输出通过一个前向网络，得到最终的 BEV 特征。 该 BEV 特征将作为后续 Decoder 的输入，可以用于完成不同的感知任务。

下游任务

目标检测

需要预测 10 个参数，包括 3 个尺度参数 $(l,w,h)$，3 个中心位置参数 $(x,y,z)$，2 个旋转参数 $(cos(θ),sin(θ))$，2 个速度参数 $(v_x ,v_y)$。 参考 Detr3D 中的 Decoder 模块，推理阶段使用 900 个 object queries，并保留 300 个具有最高置信度分数的预测框。 $L_1$ 损失在训练阶段被使用，对预测值和真值十个维度的差值进行计算。 采用 Transformer 中常用的匈牙利匹配算法，Focal Loss + L1 Loss 的总损失和最小。

全景分割

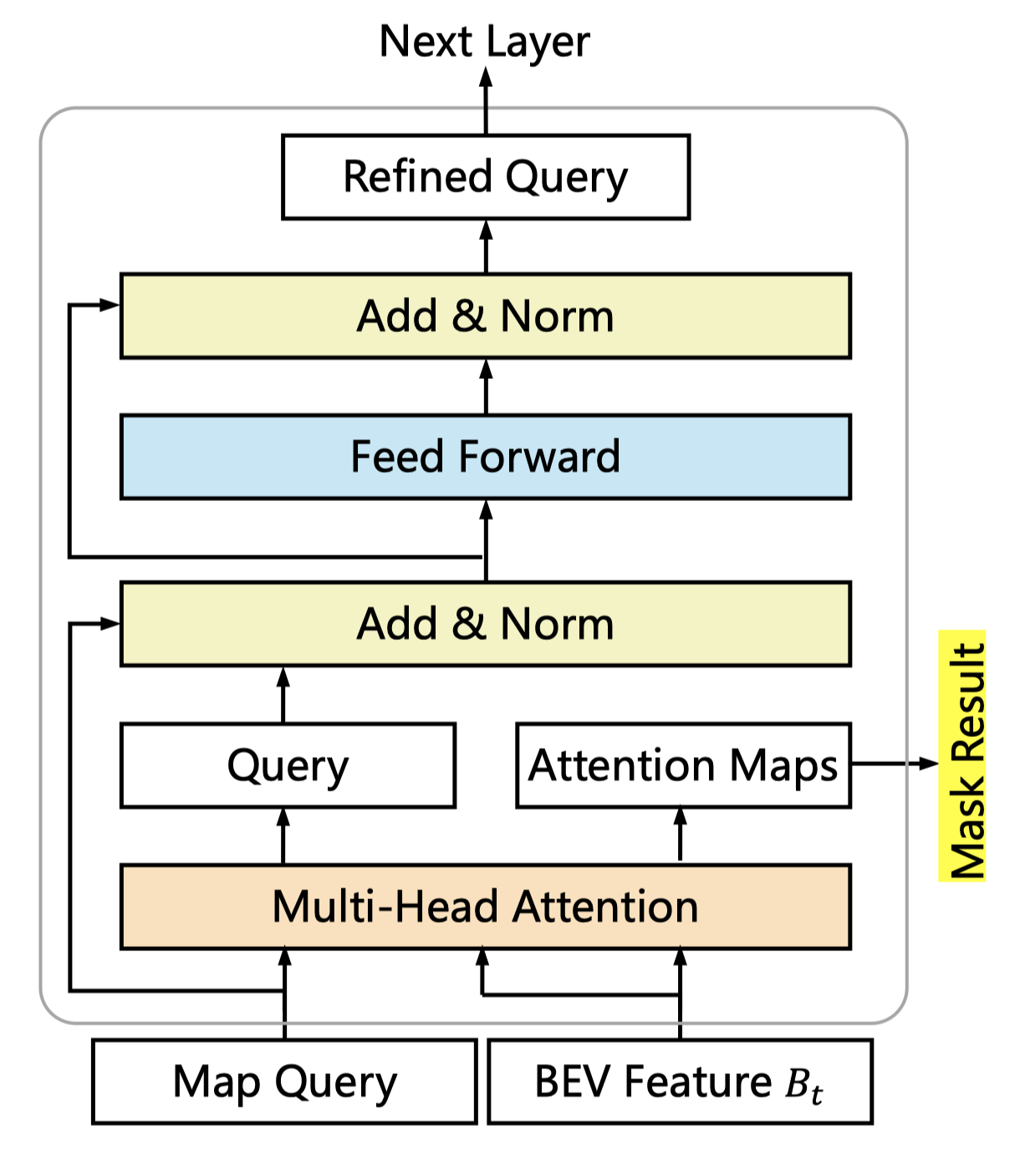

全景分割的模型结构如上图所示，是一个遮罩分割头，参考 Panoptic SegFormer，用 query 来预测每个像素的类别，并生成 segmentation mask。

总结

本问介绍了 BEVFormer 的模型结构，主要包括特征提取、Encoder 结构和下游任务。 BEV 作为 Query，贯穿了整个 transformer 模型结构，包含了当前的位置信息。 这种基于 transformer 的模型结构，构建了 BEV 空间，更好的对应了下游的感知任务，也为进一步规划控制任务提供了更好的输入。
